Leistungsmessung mit INA219
Die Idee kam bei der Verwendung einer portablen Solarzelle mit 5V-Ausgang (max 1A) mit welcher
ich Akkuzellen (AAA, AA-Format) auflade. Leider gibt es keine Informationen welche
Spannung / Strom am Ausgang ankommt - hier kommt das INA219-Modul zum Einsatz.
 |
 |

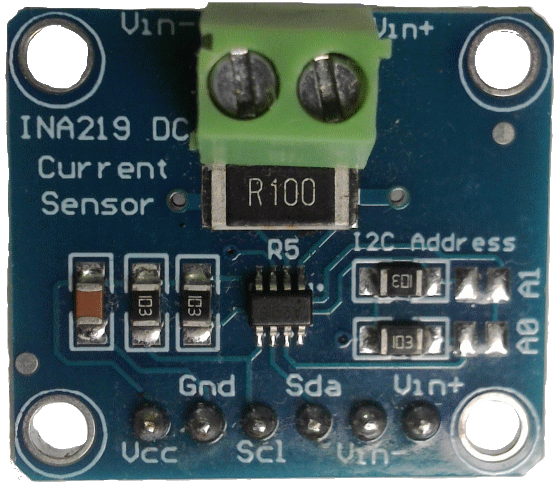

| INA219 (Vorderseite) [Klicken zum Vergrößern.] | INA219 (Rückseite) [Klicken zum Vergrößern.] |
Technische Daten
| Betriebsspannung: | 3 bis 5,5V | (Pin: Vcc & GnD) |
| Spannungsmessung: | 0 - 26V (Gleichstrom) | (Pin: Vin+ & Vin-) |
| Strommessung: | 0 - 3,2 A (Auflösung: 0,8 mA) | |
| Messwiderstand: | 0,1 Ohm / 1% / 2 W | |
| Ausgabewerte: | Spannung, Strom, Leistung | |
| Schnittstellen: | I2C | |
| I²C-Adressen: | Standard: 0x40 (Pad „A0“ & „A1“ offen) | |
| Adresse: 0x41 = Pad „A0“ geschlossen | ||
| Adresse: 0x44 = Pad „A1“ geschlossen | ||
| Adresse: 0x45 = Pad „A0“ & „A1“ geschlossen |
Schema
Schaltung
Das unten dargestellte Bild zeigt die Schaltung mit INA219. Am USB-Anschluss (Buche) X1 geht die zumessende Spannung ein.
Hierbei ist der eingehende Pluspol mit den Anschluss Vin+ verbunden. Der Ausgang des INA219 Vin- ist an den ausgehenden
Pluspol des USB-Anschlusses X2 (Buchse) verbunden. Zu beachten ist, daß die Masse der zu messenden Spannung
und die Masse am Microcontroller verbunden ist, ansonsten werden falsche Messerte angezeigt.

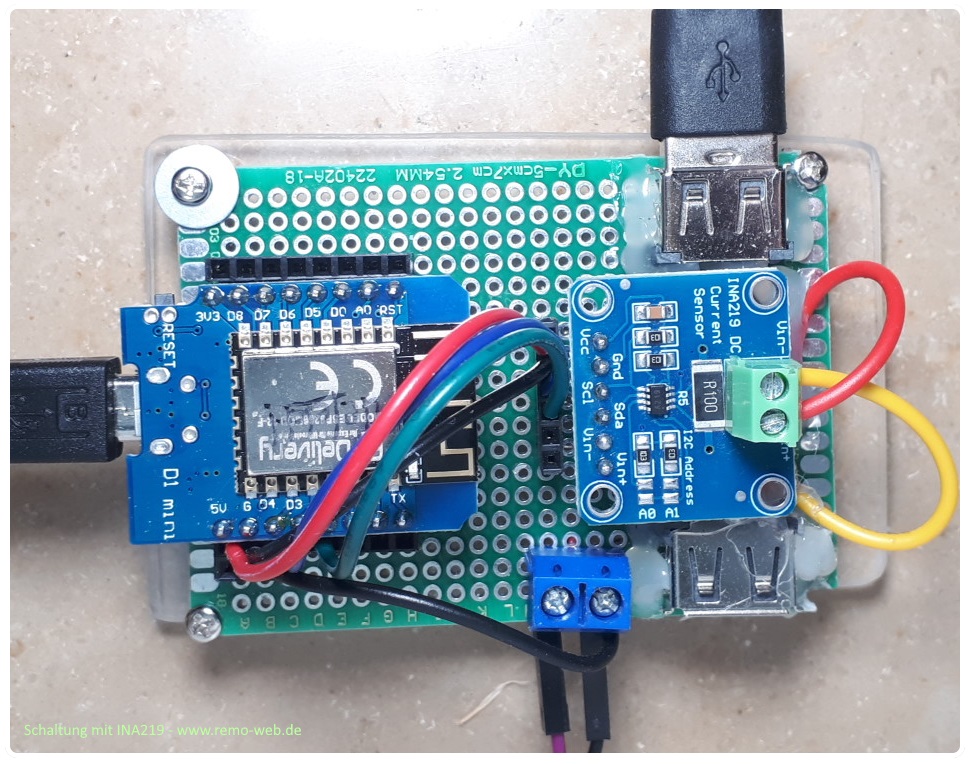

Und hier die Schaltung auf einer Lochrasterplatine mit einen D1 Mini (Microcontroler).
 |
 |
| Schaltung auf Lochrasterplatin | Anzeige von Tasmota (Weboberfläche) |
Tasmota
Als Software ist Tasmota 12.1.1 (Sensors) - Datei: tasmota-sensors.bin mit folgenden Modulparameter im Einsatz:
- Modul type:
Generic (18) - D4 GPIO2:
I2C SCL - D2 GPIO4:
I2C SDA
Zusätzlich wurden in der Console von Tasmota folgende Befehle eingegeben:
Spannung (Auflösung)
VoltRes 2
Auflösung der Spannung auf 2 Dezimalstellen. Siehe: Tasmota Domumentation, CREATIONX-Wiki
Leistung (Auflösung)
WattRes 2
Auflösung der Leistungsmessung auf 2 Dezimalstellen. Siehe: Tasmota Domumentation, CREATIONX-Wiki
Strom (Auflösung)
AmpRes 3
Auflösung der Strommessung auf 3 Dezimalstellen. Siehe: Tasmota Domumentation, CREATIONX-Wiki
